Opći opis.

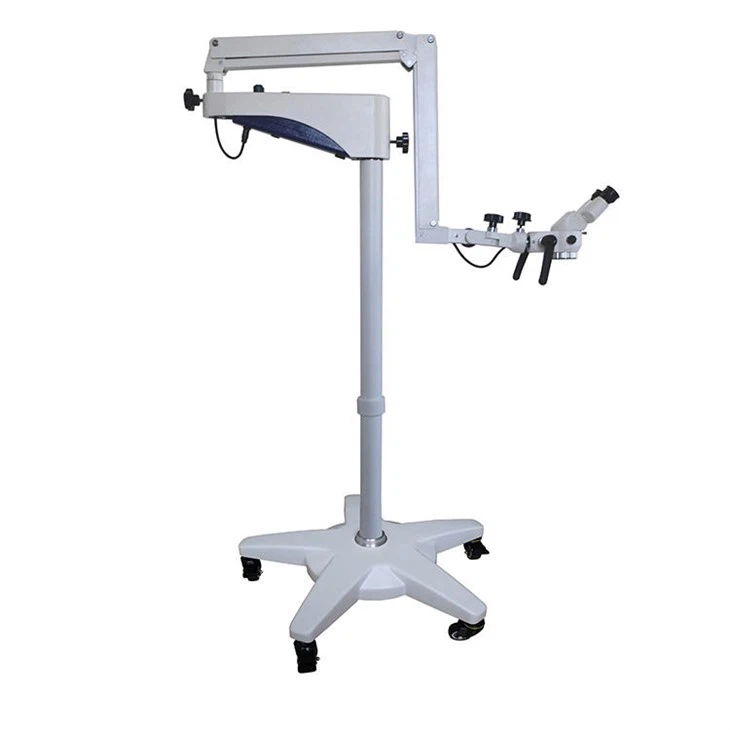

Model operacijskog mikroskopa (u daljem tekstu jednostavno instrument) je medicinski optički instrument s višestrukim funkcijama i primjenom. Optički sistem instrumenta opremljen sistemom za promjenu uvećanja koji nudi 3-stepenu promjenu povećanja. Fino fokusiranje se može izvršiti polugom za fino podešavanje objektiva. Dostupna su dva objektiva za različite radne udaljenosti i uvećanja. Sistem osvetljenja instrumenta usvaja koaksijalno osvetljenje sa 10W LED izvorom svetlosti. Optički sistem instrumenta je opremljen razdelnikom snopa, koji čini adapter za video kameru i demonstrator za pričvršćivanje. Demonstrator je opcioni.
Instrument je pogodan za različite dijagnostičke, pregledne i opće operacije mikroskopa. Fotografije ili pokretne fotografije mogu se snimati tokom rada nakon povezivanja CCD kamere ili digitalne CCD kamere sa instrumentom. Zbog svoje fleksibilne i stabilne strukture i jednostavnog rada, instrument se može široko koristiti u odjelima uho-nos-grlo, oftalmologija, ginekologija i stomatologija.

JLD{0}} Operativni mikroskop:

Stavka	JLD-120
Binokularna opservacija	Pravo
Uvećanje posmatranja	6X
Interpupilarna udaljenost	50mm-80mm
Opseg podešavanja dioptrije	±5D
Izmjenjivač povećanja	{{0}}promjena stepena povećanja: 0.6X,1X,1.6X
Žižna daljina objektiva	Dva cilja: F=200mm i F=300mm. Priključni vijak: M45x0.75
Totalno uvećanje	3X-12X
Linearno polje	60.8mm-15.8mm
Razdjelnik zraka	50:50 Razdjelnik zraka
Adapter za video kameru	C-mount 1/3 inčna video kamera se može pričvrstiti
Fini opseg fokusiranja	10mm
Filter	Ugrađeni zeleni i žuti filteri
Balans arm	2-dijelna ruka, podesiva protivtega
Sistem osvetljenja	Koaksijalno osvjetljenje sa 10W LED izvorom svjetla, podesiva svjetlina
Podni stalak	2-dio stuba postavljen na bazu sa pet zvjezdica
Dodatna oprema	Demonstrator, Kamera (MDCC320, U3CMOS03100KPA, XCAM1080PHA, VGA200, WK-73X10, WK-73X10H), adapter za SLR kameru, Monitor (S22E360H, X22, H1766), Objektiv F3 F{ & F=400mm, Stezaljka za montažu na sto, Nosač za montiranje na zid

Optičke karakteristike za operacijski mikroskop:

Stavka	Nominalna vrijednost
Cilj	F{0}} mm			F{0}} mm (opciono)			F{0}} mm			F{0}} mm (opciono)
Vrijednost na dugmetu za promjenu povećanja	1.6X	1X	0.6X	1.6X	1X	0.6X	1.6X	1X	0.6X	1.6X	1X	0.6X
Totalno uvećanje	12X	7.5X	4.7X	9.6X	6X	3.7X	8X	5X	3X	6X	3.8X	2.3X
Linearno polje (mm)	15.8	25.3	40.6	19.7	31.6	50.7	23.6	37.9	60.8	31.5	50.5	81
Prečnik izlazne zjenice (mm)	1.04	1.66		1.04	1.66		1.04	1.66		1.04	1.66
Udaljenost izlazne zjenice (mm)	15.3
Rezolucija (LP/mm)	67	44.5	29.7	60	35.4	27	47.2	31.5	23.6	35	27	19.8
